Установка инструментального ящика 6430-5108010 (201418 Болт М6-6g)

<-- Установка топливного бачка и топливопроводов подогревателя 643069-1015004

Установка инструментального ящика 6430-5108010 -->

Масштаб: - + 100% Изображение целиком

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает НЕ ВСЕ запчасти, представленные в этом списке.

Если в левой колонке "Переход в прайс лист" есть ссылка с 5ти значным внутренним кодом - эти запчасти есть в активной продаже. Наличие на складах смотрите в карточке товара, либо уточняйте у наших менеджеров (по номеру 067-578-67-36, или пройдите по ссылке дня просмотра полного списка контактов менеджеров).

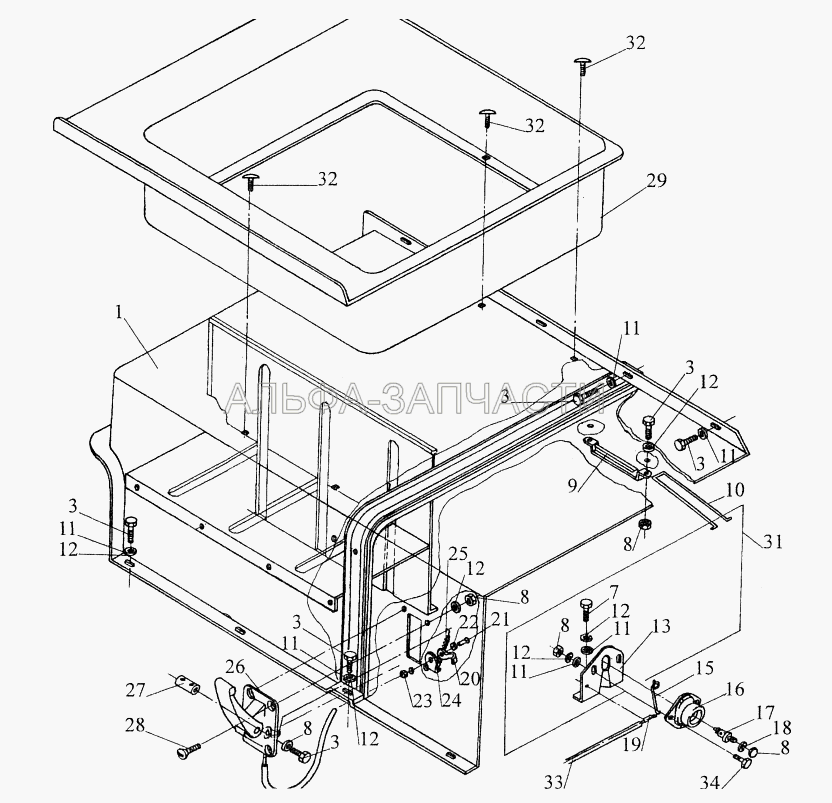

№ рис.	Переход в прайс лист	Номенклатура	Наименование
1		6430-5108012-010	Ящик инструментальный
3	86403	201418	Болт М6-6g
7	80123	201416	Болт М6-6gх12
8	93905	250508	Гайка М6-6Н ОСТ 37.001.124 -75
9		6430-5108038	Направляющая
10		6430-5108039	Упор
11		252037	Шайба 6
12	93903	252154	Шайба 6Л
13		6430-5108041	Кронштейн
15		6430-8406024-010	Пружина
16		6430-8406018-010	Корпус замка правый
17		6430-8406022	Фиксатор
18	89330	252155	Шайба 8Л
19		6430-8406072	Трос
20		6430-8406073	Прижим
21		220079	Винт М5-6gх14
22	88483	252003	Шайба 5 ОСТ 37.001.144 -75
23	101563	250464	Гайка М5-6Н ОСТ 37.001.124 -75
24		6430-8406064	Кронштейн
25		504В-6804080-10	Пружина
26	89862	6430-8406040	Привод замка
27		6430-8406056	Ось
28	104587	233064-01	Винт 2М6-6Н ОСТ 37.001.126-81
29		6430-8219249-010	Подставка-ящик
31		6430-5108043-010	Уплотнитель
32	84994	5336-5702052	Держатель
33		6430-8406068	Оболочка
34	83252	201420	Болт
