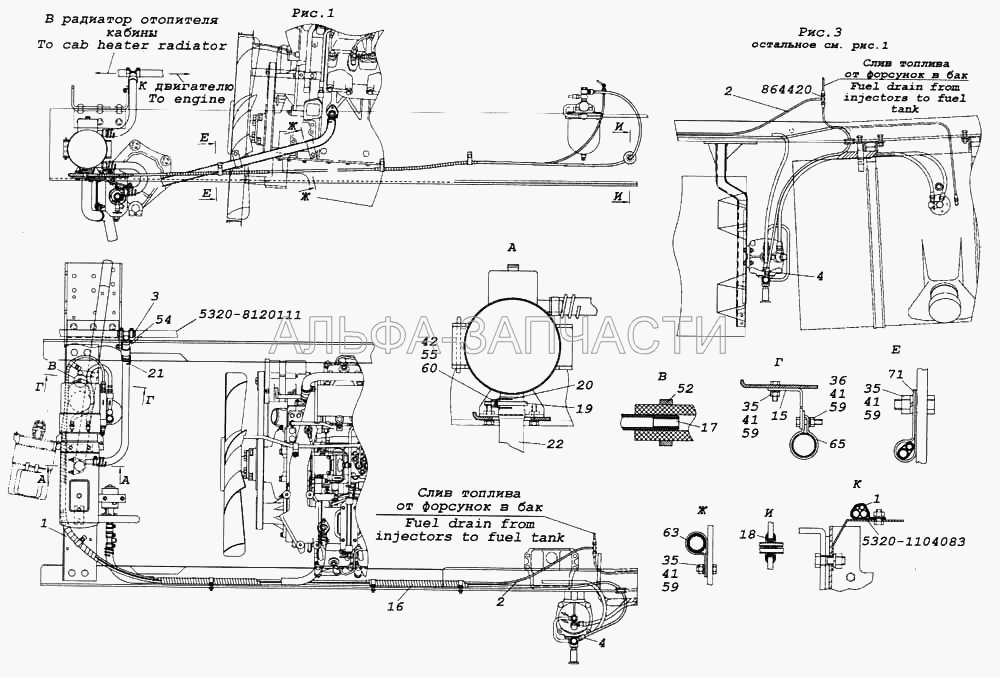

Установка подогревателя 15.8106-03

<-- Кран отопления

Установка подогревателя, электродвигателя с насосом и топливного фильтра -->

5320-1104083

5320-8120111

Масштаб: - + 100% Изображение целиком

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает НЕ ВСЕ запчасти, представленные в этом списке.

Если в левой колонке "Переход в прайс лист" есть ссылка с 5ти значным внутренним кодом - эти запчасти есть в активной продаже. Наличие на складах смотрите в карточке товара, либо уточняйте у наших менеджеров (по номеру 067-578-67-36, или пройдите по ссылке дня просмотра полного списка контактов менеджеров).

№ рис.	Переход в прайс лист	Номенклатура	Наименование
		15.8106-03-006	Комплект поставки
	90094	5320-1104083	Кронштейн крепления топливных трубопроводов
		5320-8120111	Шланг отопителя подводящий
1		6460-8106005	Установка подогревателя, электродвигателя с насосом и топливного фильтра
2		54115-3570327	Трубопровод
3		53205-8106032	Тройник (сварка)
4		53205-3506405	Трубка
15		6520-1015092	Кронштейн
16		53205-3506433	Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
17		53205-3570030	Втулка
18		5320-3703301	Втулка проходная
19		53205-8106050	Хомут
20		53205-8106051	Стремянка хомута
21		5320-8120149	Оболочка шланга
22		6520-8106053	Труба выпускная
23		6520-8106315	Наконечник
35		1/60436/21	Болт М8-6gх25
36	90376	1/60439/21	Болт М8-6gх35
41	107019	1/61008/11	Гайка М8х1,25-6Н
42		1/58962/21	Гайка М6-6Н
52		1/01685/90	Хомут 12
53	89520	1/02800/60	Прокладка уплотнительная 14х20х1,5
54		ТОRRО20-32/12-С7W1	Хомут с червячной резьбой DIN3017
55		1/05194/01	Шайба плоская 6х12х1,5
59	107020	1/05166/73	Шайба 8 пружинная
60		1/05164/73	Шайба 6 пружинная
61	87822	864221	Кольцо уплотнительное толкателя
62		864269	Кольцо уплотнительное
63		853890	Хомут специальный
65		864452	Хомут 38,5 специальный
71		870920	Кляммер 13
73		870031	Болт М14х1,5-6gх50
82		45104998011390	Хомут ТОRRО 8-16/9-С7W1
85		45104998010890	Хомут ТОRRО20-32/12-С7W1
