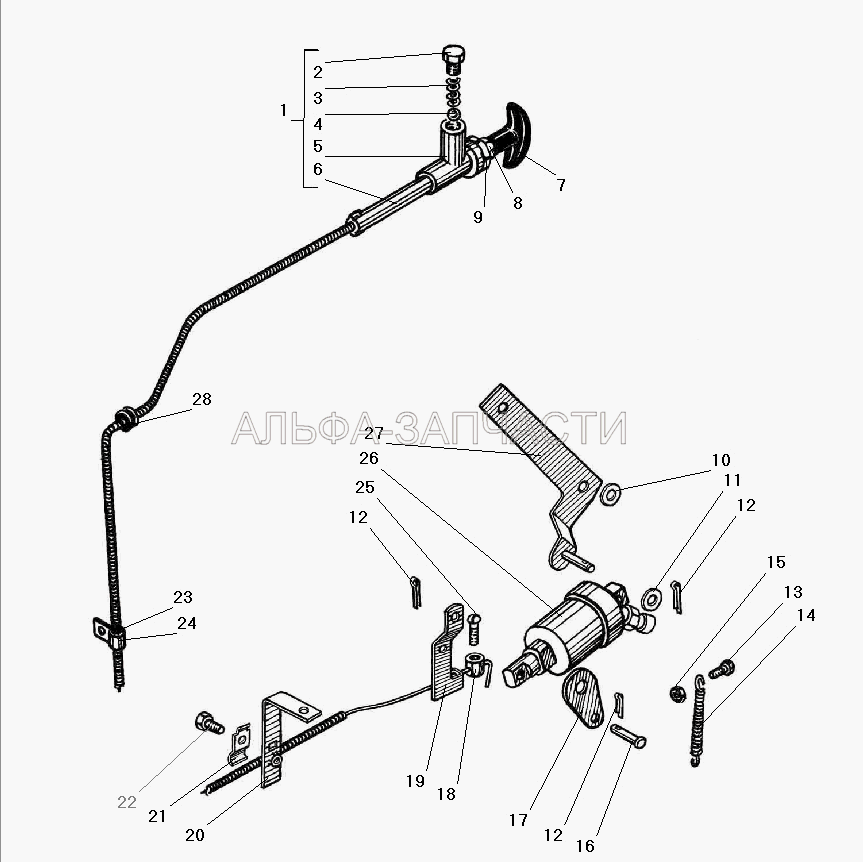

Тяга ручного останова двигателя
| <-- Обивка крыши | Редуктор главной передачи --> |
/53.gif "Тяга ручного останова двигателя")
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| 1 | 5323-1108112 | Тяга ручного останова | |||
| 2 | 4320-1108189-01 | Пробка | |||
| 3 | 4320-1108048-20 | Пружина | |||
| 4 | Н-261 | Шарик | |||
| 5 | 43205-1108102 | Корпус в сборе | |||
| 6 | 5323-1108124 | Рейка с тягой | |||
| 7 | 4320Я-1108107 | Ручка останова двигателя | |||
| 8 | 101563 | 250464-П29 | Гайка М5-6Н | ||
| 9 | 334624-П29 | Гайка М14х1,5 | |||
| 10 | 99428 | 252038-П29 | Шайба 8,5 | ||
| 11 | 252004-П29 | Шайба 6 | |||
| 12 | 258013-П29 | Шплинт 2х16 | |||
| 13 | 201418-П29 | Болт М6-6gх16 | |||
| 14 | 4320-1109424 | Пружина | |||
| 15 | 250508-П29 | Гайка М6-6Н | |||
| 16 | 260011-П52 | Палец 6х18 | |||
| 17 | 4320Я-1108342 | Рычаг пневмоцилиндра в сборе | |||
| 18 | 43223-1108095 | Зажим жилы троса | |||
| 19 | 5323ЯХ-1108272 | Рычаг останова двигателя | |||
| 20 | 5323ЯХ-1108046 | Кронштейн оболочки тяги останова | |||
| 21 | 375-1108047 | Скоба кронштейна | |||
| 22 | Н-11302-П29 | Болт М5-6gх13 | |||
| 23 | 375-3506023 | Прокладка хомута | |||
| 24 | 339459-П29 | Хомут | |||
| 25 | 102788 | 220077-П29 | Винт М5-6gх10 | ||
| 26 | 4320-3570100 | Цилиндр останова двигателя | |||
| 27 | 5323ЯХ-1108337-10 | Кронштейн пневмоцилиндра | |||
| 28 | Н-202 | Втулка |
