| <-- Масляный радиатор | Основной топливный бак --> |

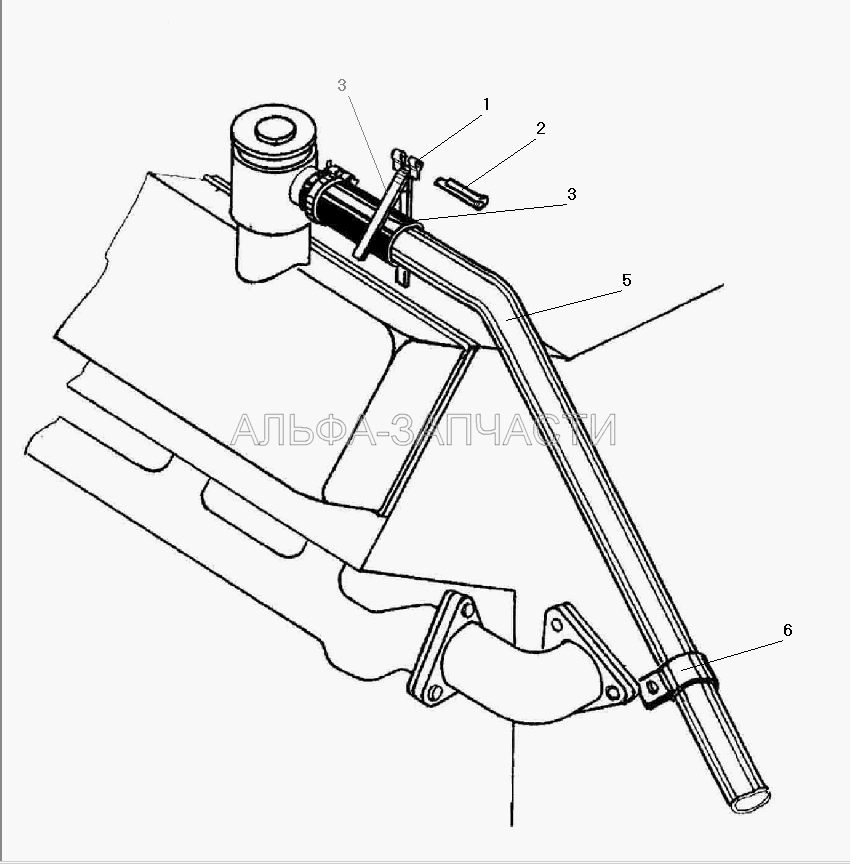

/45.gif "Вентиляция картера двигателя")
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| 1 | 339000-П29 | Пряжка хомута | |||
| 2 | 94574 | 297575-П29 | Шплинт 6х22 | ||
| 3 | 4320Я-1015067 | Шланг соединительный | |||
| 4 | 339390-П29 | Хомут | |||
| 5 | 5323РХ-1014012 | Труба вентиляции картера | |||
| 6 | 375-1109225 | Хомут крепления трубы эжекции |
