Трубопроводы масляного радиатора. Радиатор масляный
.png "Т-150К (2004)")
| <-- Установка двигателя | Трубопроводы масляного радиатора. Радиатор масляный --> |

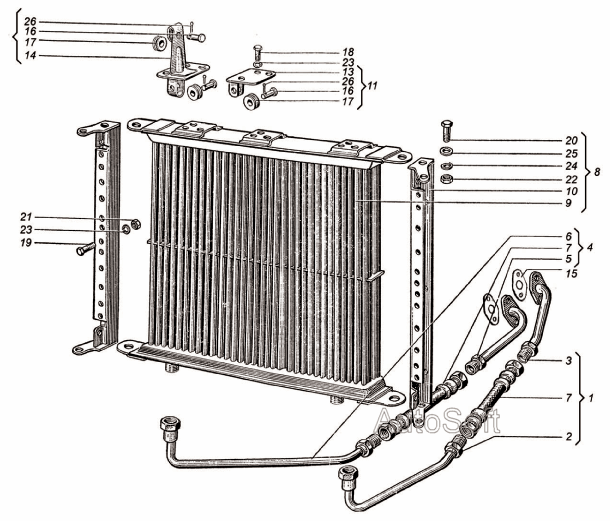

/9.gif "Трубопроводы масляного радиатора. Радиатор масляный")
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| 150.08.001А | Радиатор масляный двухрядный со шторкой | ||||
| 172.08.001 | Трубопроводы масляного радиатора | ||||
| 1 | 150.08.014-5 | Маслопровод | |||
| 1 | 172.08.014 | Маслопровод | |||
| 2 | 150.08.015-3 | Трубка маслоподводящая к масляному радиатору в сборе | |||
| 3 | 150.08.016-4 | Трубка | |||
| 3 | 172.08.016 | Маслопровод | |||
| 4 | 150.08.017-4 | Маслопровод | |||
| 4 | 172.08.017 | Маслопровод | |||
| 5 | 150.08.018-3 | Трубка | |||
| 5 | 172.08.018 | Трубка | |||
| 6 | 150.08.019-2 | Трубка маслоотводящая от масляного радиатора в сборе | |||
| 7 | 150.08.023Б | Шланг | |||
| 8 | 150.08.045-1 | Радиатор масляный | |||
| 8 | 172.08.045 | Радиатор масляный | |||
| 9 | 150.08.046-1 | Радиатор масляный | |||
| 10 | 150.08.176 | Стойка | |||
| 10 | 172.08.176 | Стойка | |||
| 11 | 150.13.040 | Кронштейн | |||
| 12 | 150.13.041 | Кронштейн | |||
| 13 | 150.13.042 | Кронштейн | |||
| 14 | 150.13.043 | Кронштейн | |||
| 15 | 60-01175.00 | Прокладка фланца | |||
| 16 | 74.13.470 | Палец | |||
| 17 | 74.13.471 | Ролик | |||
| 18 | М8х16.7796 | Болт | |||
| 19 | М8х20.7796 | Болт | |||
| 20 | М10x25.7796 | Болт | |||
| 21 | М8.5915 | Гайка | |||
| 22 | М10.5915 | Гайка | |||
| 23 | 865Г.6402 | Шайба | |||
| 24 | 1065Г.6402 | Шайба | |||
| 25 | 10.04.11371 | Шайба | |||
| 26 | 1,6x12.397 | Шплинт |
