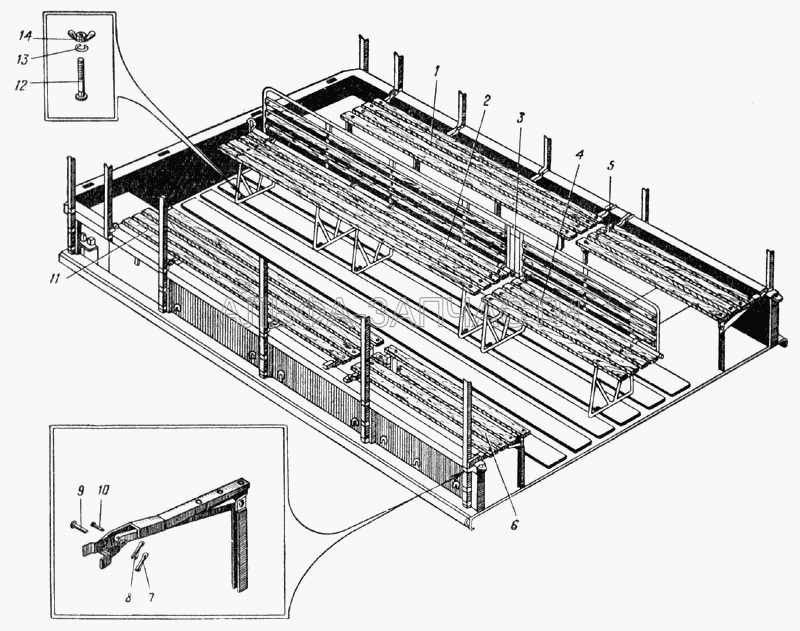

Сиденья платформы автомобиля Урал-375Д (Рис. 156)
- Кузов
-
Двигатель
-
Двигатель
- Двигатель в сборе (Рис. 6)
- Подвеска двигателя (Рис.7)
- Блок цилиндров, масляный картер, крышки подшипников коленчатого вала, втулки распределительного вала, картер маховика (Рис.8)
- Головка блока цилиндров, клапаны и толкатели (Рис.9)
- Поршень, шатун, гильза (Рис.10)
- Коленчатый и распределительный валы, приводы распределителя, топливного насоса и центробежного датчика ограничителя оборотов коленчатого вала (Рис. 11)
- Впускная труба, вентиляция картера, установка маслоналивного патрубка и фильтра вентиляции картера, установка карбюратора выпускного патрубка водяной рубашки двигателя, термостата и датчика температуры воды (Рис.12)
- Выпускной газопровод (Рис. 13)
- Маслоприемник и масляный насос (Рис. 14)
- Масляные фильтры грубой и тонкой очистки (Рис. 15)
- Масляный радиатор (Рис. 16)
- Схема системы пускового подогрева (Рис. 17)
- Полнопоточный центробежный фильтр очистки масла (Рис.18)
-
Система питания
- Топливные баки и топливопроводы автомобиля Урал-375Д (Рис. 19)
- Топливные баки и топливопроводы автомобиля Урал-375С (Рис. 20)
- Топливные баки и топливопроводы автомобиля Урал-377 (Рис. 21)
- Топливные баки и топливопроводы автомобиля Урал-377С (Рис. 22)
- Фильтр-отстойник тонкой очистки топлива (Рис. 23)
- Топливный насос Б10 (Рис. 24)
- Карбюратор К89А (Рис. 25)
- Управление подачей топлива автомобиля Урал-375Д (Рис. 26)
- Воздушный фильтр автомобиля Урал-375Д (Рис. 27)
- Воздушный фильтр автомобиля Урал-377 (Рис. 28)
- Центробежный датчик ограничителя оборотов коленчатого вала двигателя, топливопроводы карбюратора и топливного насоса (Рис. 29)
-
Система выпуска отработанных газов
- Система выпуска газов автомобиля Урал-377 (Рис. 31)
- Система выпуска газов и трубы эжекции шасси автомобиля с горизонтальным расположением держателя запасного колеса и седельного тягача Урал-375С (Рис. 32)
- Эскиз доработки приемной трубы глушителя (Рис. 33)
- Система выпуска газов и трубы эжекции автомобиля Урал-375Д (Рис. 30)
- Система охлаждения
-
Двигатель
- Трансмиссия
-
Ходовая часть
- Рама, бамперы и брызговики двигателя
- Подвеска
- Ось передняя
-
Колеса
- Колесо автомобиля Урал-375Д (Рис. 75)
- Колесо автомобиля Урал-377 (Рис. 76)
- Ступица колеса (Рис. 77)
- Изменение конструкции ступиц (Рис. 78)
- Держатель запасного колеса автомобиля Урал-375Д (Рис. 79)
- Держатель запасного колеса автомобиля Урал-375С (Рис. 80)
- Держатель запасного колеса седельного тягача Урал-377С (Рис. 81)
- Держатель запасного колеса автомобиля Урал-377 (Рис. 82)
- Держатель запасного колеса шасси Урал-375А (Рис. 83)
- Гидравлический подъемник запасного колеса (Рис. 84)
- Вертикальный держатель запасного колеса (Рис. 160)
- Горизонтальный держатель запасного колеса (Рис. 161)
-
Механизмы управления
- Управление рулевое
-
Тормоза
- Ножной тормоз (Рис. 91)
- Привод тормозного крана (Рис. 92)
- Силовой агрегат тормозов (Рис. 93)
- Схема пневмогидравлических тормозов автомобиля Урал-375Д (Рис. 94)
- Схема пневмогидравлических тормозов автомобиля Урал-377 (Рис. 95)
- Ручной тормоз (Рис. 96)
- Управление ручного тормоза (Рис. 97)
- Компрессор (Рис. 98)
- Установка компрессора и регулятора давления (Рис. 99)
- Установка компрессора с регулировкой натяжения ремня перемещением компрессора (Рис. 100)
- Регулятор давления (Рис. 101)
- Тормозной кран (Рис. 102)
- Междубаллонный редуктор (Рис. 103)
-
Электрооборудование
-
Электрооборудование
- Схема электрооборудования автомобиля Урал-375Д (Рис. 104)
- Схема электрооборудования автомобиля Урал-377 (Рис. 105)
- Генератор Г51 (Рис. 106)
- Генератор Г130 (Рис. 107)
- Реле-регулятор РР51 (Рис. 108)
- Реле-регулятор РР130 (Рис. 109)
- Аккумуляторная батарея (Рис. 110)
- Распределитель Р102 (Рис. 111)
- Распределитель Р4-В (Рис. 112)
- Схема зажигания автомобиля Урал-375Д (Рис. 113)
- Схема зажигания автомобиля Урал-377 (Рис. 114)
- Стартер СТ2 (Рис. 115)
- Стартер СТ130-А1 (Рис. 116)
- Электрическая схема отопителя автомобиля Урал-375 (Рис. 117)
- Фара (Рис. 118)
- Поворотная фара (Рис. 119)
- Электрическая схема присоединения поворотной фары: I - для седельного тягача Урал-375С, II - для седельного тягача Урал-377С (Рис. 120)
- Подфарник (Рис. 121)
- Приборы и датчики
-
Электрооборудование
- Дополнительное оборудование
- Принадлежности
| <-- Платформа автомобиля Урал-377 (Рис. 155) | Тент платформы автомобиля Урал-375Д (Рис. 157) --> |
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| 260015-П29 | Палец 6х28 | ||||
| 1 | 375-8506010 | Сиденье боковое длинное правое в сборе | |||
| 2 | 375-8506105 | Сиденье среднее длинное в сборе | |||
| 3 | 375-8506163 | Палец стопорный в сборе | |||
| 4 | 375-8506140 | Сиденье среднее короткое в сборе | |||
| 5 | 375-8506050 | Сиденье боковое короткое правое в сборе | |||
| 6 | 375-8506051 | Сиденье боковое короткое левое в сборе | |||
| 7 | 258011-П29 | Шплинт 2х10 | |||
| 8 | 258038-П29 | Шплинт 3,2х16 | |||
| 9 | 260065-П29 | Палец 10х48 | |||
| 10 | 260014-П29 | Палец 6х25 | |||
| 11 | 375-8506011 | Сиденье боковое длинное левое в сборе | |||
| 12 | 331479-П29 | Болт специальный М10х58 крепления среднего сиденья к основанию | |||
| 13 | 252136-П9 | Шайба пружинная 10 | |||
| 14 | 251514-П29 | Гайка-барашек М10 |
