| № рис. |
Переход в прайс лист |
Номенклатура |
Наименование |
Количество\Статус |
|
|
|
|

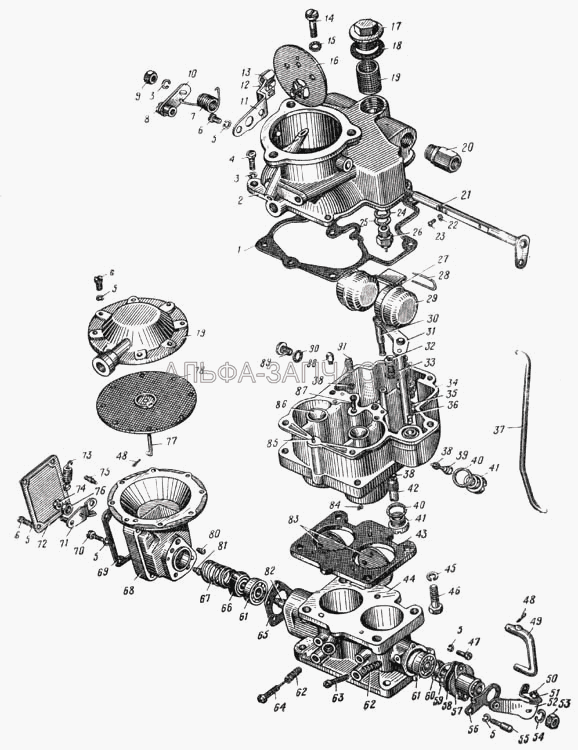

121-1107859
|
Винт крепления крышки
|
|
|
|
|
375-1107500-В
|
Камера смесительная в сборе
|
|
|
|
|
130-1107524
|
Корпус диафрагменного механизма ограничителя оборотов коленчатого вала двигателя в сборе
|
|
|
|
|
375-1107400-В
|
Корпус поплавковой камеры в сборе
|
|
|
|
|
130-1107540-В
|
Привод дроссельных заслонок в сборе
|
|
|
1
|
|
130-1107085
|
Прокладка верхнего корпуса
|
|
|
2
|
|
130-1107322-Б
|
Корпус верхний
|
|
|
3
|
|
252154-П2
|
Шайба 6 пружинная
|
|
|
4
|
|
222525-П8
|
Винт М6х16 крепления верхнего корпуса
|
|
|
5
|
|
252153-П2
|
Шайба 5 пружинная
|
|
|
5
|
|
252153-П2
|
Шайба 5 пружинная
|
|
|
6
|
|
222498-П8
|
Винт М5х12
|
|
|
6
|
|
222498-П8
|
Винт М5х12
|
|
|
7
|
|
121-1107260
|
Пружина валика
|
|
|
8
|
|
301052-П8
|
Болт М4х8 рычага
|
|
|
9
|
|
250508-П8
|
Гайка М6-6Н
|
|
|
10
|
|
130-1107250
|
Рычаг воздушной заслонки в сборе
|
|
|
11
|
|
121-1107270
|
Кронштейн троса воздушной заслонки
|
|
|
12
|
|
121-1107275
|
Болт зажима троса
|
|
|
13
|
|
121-1107274
|
Зажим троса
|
|
|
14
|
|
121-1107447
|
Винт канала игольчатого клапана
|
|
|
15
|
|
11-1046
|
Прокладка винта
|
|
|
16
|
|
130-1107230-В
|
Заслонка воздушная с клапаном в сборе
|
|
|
17
|
|
К80-1107342
|
Пробка фильтра подачи горючего
|
|
|
18
|
|
К80-1107343
|
Прокладка пробки
|
|
|
19
|
|
К80-1107341-Б
|
Сетка фильтра подачи горючего
|
|
|
20
|
|
300304-П8
|
Штуцер
|
|
|
21
|
|
130-1107240-В
|
Валик воздушной заслонки в сборе
|
|
|
22
|
|
252132-П27
|
Шайба пружинная 4
|
|
|
23
|
|
220050-П8
|
Винт М4х8 крепления заслонки к валику
|
|
|
24
|
|
120Д-1107247
|
Прокладка клапана
|
|
|
25
|
|
110-1106021
|
Прокладка клапана
|
|
|
26
|
|
375-1107330
|
Клапан подачи горючего в сборе
|
|
|
27
|
|
121-1107605
|
Пружина
|
|
|
28
|
|
121-1107627
|
Ось рычажка поплавка
|
|
|
29
|
|
121-1107600-А
|
Поплавок с рычажком в сборе
|
|
|
30
|
|
130-1107208-Б
|
Толкатель механического экономайзера
|
|
|
31
|
|
130-1107120-Б
|
Поршень насоса ускорения с манжетой, штоком, пружиной и приводом в сборе
|
|
|
32
|
|
375-1107444-Б
|
Жиклер главный
|
|
|
33
|
|
К80-1107447-А
|
Прокладка главного жиклера
|
|
|
34
|
|
375-1107422-В
|
Корпус поплавковой камеры
|
|
|
35
|
|
121-1107441
|
Кольцо клапана запорное
|
|
|
36
|
|
121-1107428
|
Клапан насоса ускорения шариковый впускной
|
|
|
37
|
|
130-1107554
|
Тяга рычага связи
|
|
|
38
|
|
110-1107073
|
Прокладка жиклера
|
|
|
38
|
|
110-1107073
|
Прокладка жиклера
|
|
|
38
|
|
110-1107073
|
Прокладка жиклера
|
|
|
39
|
|
130-1107442-Б
|
Жиклер полной мощности
|
|
|
40
|
|
130-1107184
|
Прокладка пробки
|
|
|
41
|
|
121-1107214-А
|
Пробка канала жиклера полной мощности
|
|
|
41
|
|
121-1107214-А
|
Пробка канала жиклера полной мощности
|
|
|
42
|
|
375-1107210-А
|
Экономайзер механический в сборе
|
|
|
43
|
|
130-1107089
|
Прокладка смесительной камеры
|
|
|
44
|
|
375-1107507-Б
|
Корпус смесительной камеры
|
|
|
45
|
|
252155-П2
|
Шайба 8 пружинная
|
|
|
46
|
|
121-1107042
|
Болт М8х25 крепления смесительной камеры
|
|
|
47
|
|
220077-П8
|
Винт М5х10 крепления привода
|
|
|
48
|
|
258000-П29
|
Шплинт 1,5х10
|
|
|
49
|
|
130-1107142-В
|
Тяга насоса ускорения
|
|
|
50
|
|
402011-П29
|
Винт М5х12 регулировочный
|
|
|
51
|
|
250464-П8
|
Гайка М5
|
|
|
52
|
|
130-1107541-В
|
Рычаг привода
|
|
|
53
|
|
250510-П8
|
Гайка М8
|
|
|
45
|
|
252155-П2
|
Шайба 8 пружинная
|
|
|
55
|
|
130-1107578
|
Винт упора рычага привода
|
|
|
56
|
|
130-1107553
|
Рычаг связи дроссельных заслонок
|
|
|
57
|
|
130-1107533-Б2
|
Корпус привода дроссельных заслонок
|
|
|
58
|
|
130-1107502
|
Прокладка корпуса привода дроссельных заслонок
|
|
|
59
|
|
130-1107503
|
Кольцо подшипника замочное
|
|
|
60
|
|
130-1107547-А
|
Валик привода
|
|
|
61
|
|
130-1107814-Б2
|
Подшипник оси дроссельных заслонок в сборе (№ 80089 по ГОСТ)
|
|
|
62
|
|
130-1107436
|
Пружина регулировочных игл и винта
|
|
|
63
|
|
301495-П29
|
Болт М5 регулировочный
|
|
|
64
|
|
121-1107434-Б
|
Игла холостого хода регулировочная
|
|
|
65
|
|
130-1107501
|
Прокладка корпуса диафрагменного механизма
|
|
|
66
|
|
130-1107506-Б
|
Манжета уплотнительная
|
|
|
67
|
|
130-1107508
|
Пружина
|
|
|
68
|
|
130-1107523
|
Корпус диафрагменного механизма
|
|
|
69
|
|
130-1107589
|
Прокладка крышки ограничителя
|
|
|
70
|
|
222501-П8
|
Винт М8х18 крепления корпуса диафрагменного механизма
|
|
|
71
|
|
130-1107525
|
Рычаг ограничителя оборотов со штифтом в сборе
|
|
|
72
|
|
130-1107586
|
Крышка ограничителя
|
|
|
73
|
|
130-1107582
|
Пружина ограничителя
|
|
|
51
|
|
250464-П8
|
Гайка М5
|
|
|
75
|
|
130-1107596
|
Винт пружины
|
|
|
76
|
|
130-1107581-Б
|
Шайба рычага
|
|
|
77
|
|
130-1107515
|
Диафрагма с тягой в сборе
|
|
|
78
|
|
130-1107519
|
Диск диафрагмы
|
|
|
79
|
|
130-1107505
|
Крышка диафрагменного механизма с направляющей втулкой в сборе
|
|
|
80
|
|
130-1107537
|
Жиклер ограничителя вакуумный
|
|
|
81
|
|
130-1107538
|
Жиклер ограничителя воздушный
|
|
|
82
|
|
375-1107509-Б
|
Ось дроссельной заслонки с рычагом в сборе
|
|
|
83
|
|
375-1107531-Б
|
Заслонка дроссельная
|
|
|
84
|
|
222963-П29
|
Винт М3х8
|
|
|
85
|
|
258387-П29
|
Штифт 4х8 установочный
|
|
|
86
|
|
121-1107044
|
Диффузор малый
|
|
|
87
|
|
110-1107221
|
Клапан насоса ускорения игольчатый нагнетательный
|
|
|
88
|
|
375-1107445-Б
|
Жиклер воздушный
|
|
|
89
|
|
К80-1107076
|
Пробка уровня горючего
|
|
|
90
|
|
110-1107177
|
Прокладка пробки
|
|
