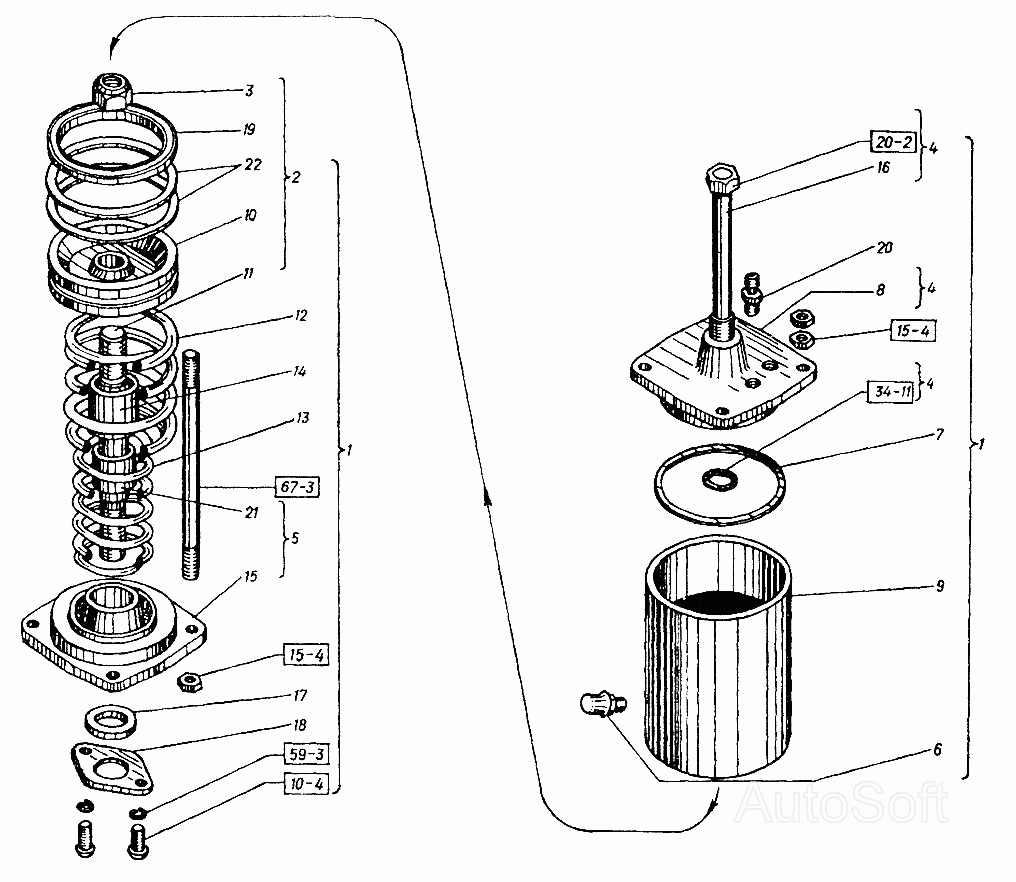

Пневмоаккумулятор
| <-- Компрессор | Пневмосистема --> |
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| М4х12.17473 | Винт | ||||
| М12.5929 | Гайка (d=12, H=6, S=18) | ||||
| М12.5929 | Гайка (d=12, H=6, S=18) | ||||
| М8.5915 | Гайка | ||||
| 017-021-25-2-2.9833 | Кольцо | ||||
| 4.65Г.6402 | Шайба | ||||
| М8х200.22038 | Шпилька (d=8, l=200, l0=28, l1=16) | ||||
| 1 | 151.46.018-3 | Пневмоаккумулятор | |||
| 2 | 151.46.023 | Шток | |||
| 3 | 151.46.024 | Гайка | |||
| 4 | 151.46.025 | Фланец верхний | |||
| 5 | 151.46.026 | Фланец нижний | |||
| 6 | 125.72.019 | Сапун в сборе | |||
| 7 | 151.46.144 | Кольцо | |||
| 8 | 151.46.149-2 | Фланец | |||
| 9 | 151.46.150 | Корпус | |||
| 10 | 151.46.151А | Поршень | |||
| 11 | 151.46.152 | Шток | |||
| 12 | 151.46.153 | Пружина | |||
| 13 | 151.46.154-1 | Пружина | |||
| 14 | 151.46.156 | Втулка | |||
| 15 | 151.46.157 | Фланец | |||
| 16 | 151.46.159-1 | Болт | |||
| 17 | 151.46.167 | Кольцо | |||
| 18 | 151.46.170 | Пластина | |||
| 19 | 151.46.171 | Манжета | |||
| 20 | 125.64.288-1 | Штуцер ввертный 1-6 ГОСТ 9113-67 | |||
| 21 | 150.40.189-1 | Втулка | |||
| 22 | Ц100-1313042 | Прокладка |
