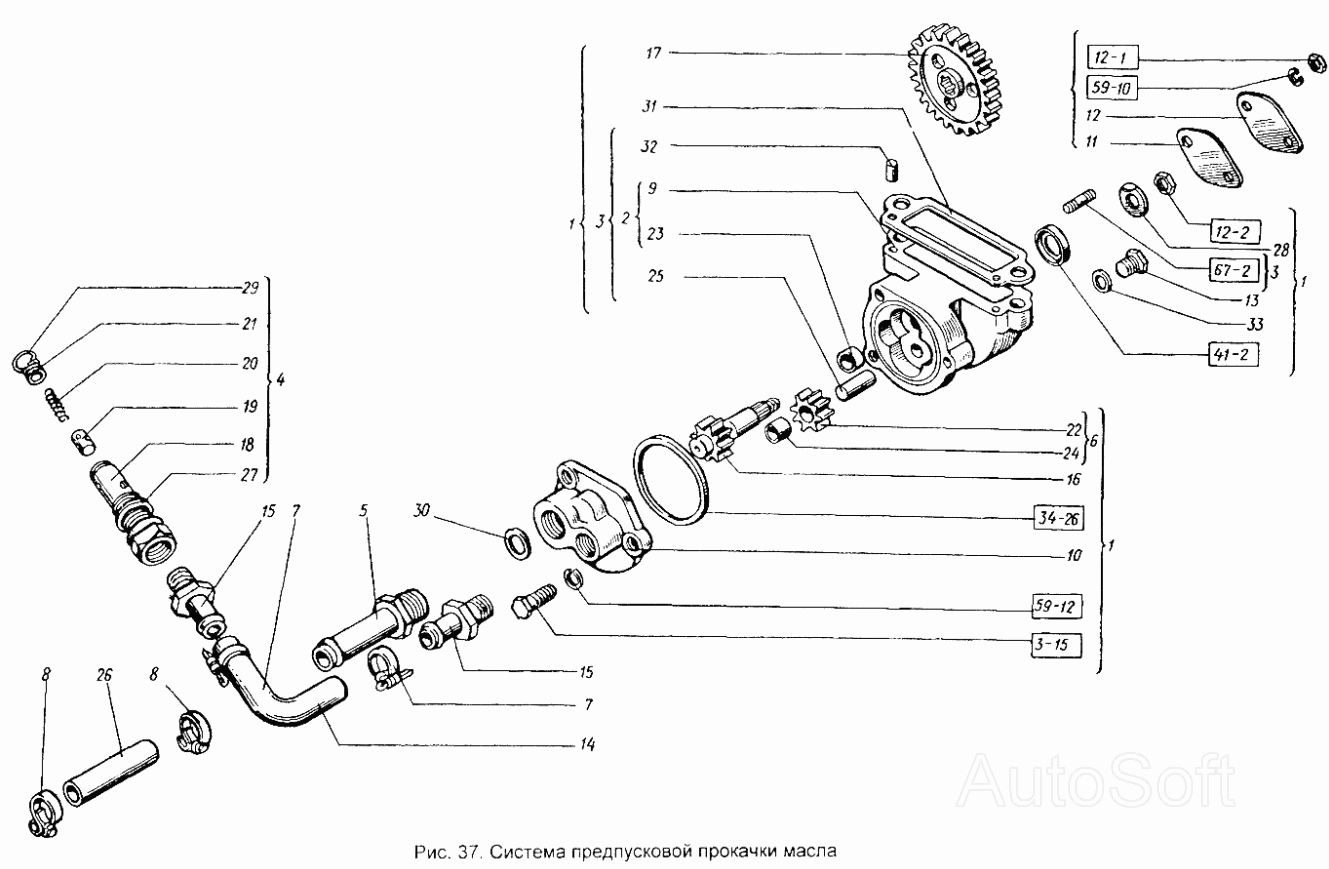

Система предпусковой прокачки масла
| <-- Фильтр масла | Насос водяной --> |
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| М10x25.7796 | Болт | ||||
| М10.2524 | Гайка (d=10, H=8, S=14) | ||||
| М8.2524 | Гайка (d=8, H=6,5, S=12) | ||||
| 071-077-36-2-2.9833 | Кольцо (D=69,5, d=3,6) | ||||
| 1.2-1,5x30-1.8752 | Манжета (d=15, D=30, h=7) | ||||
| 10.65Г.6402 | Шайба | ||||
| 8.65Г.6402 | Шайба | ||||
| М8х20.22038 | Шпилька (d=8, l=20, l0=20, l1=16) | ||||
| 1 | 66-26002.00-01 | Насос предпусковой прокачки масла | |||
| 2 | 66-26003.00-01 | Корпус | |||
| 3 | 66-26004.00-01 | Корпус | |||
| 4 | 60-26006.10 | Клапан обратный | |||
| 5 | 60-26008.40 | Трубка | |||
| 6 | 60-26010.00 | Колесо зубчатое | |||
| 7 | 60-29012.00 | Хомут стяжной | |||
| 8 | Н-66С8 | Хомут стяжной | |||
| 9 | 66-26101.00-01 | Корпус | |||
| 10 | 66-26102.20 | Крышка | |||
| 11 | 66-26118.00 | Прокладка | |||
| 12 | 66-26119.00 | Крышка | |||
| 13 | 66-26144.00 | Пробка | |||
| 14 | 60-13150.01 | Шланг | |||
| 15 | 60-13180.00 | Ниппель | |||
| 16 | 60-26103.30 | Колесо зубчатое | |||
| 17 | 60-26104.20 | Колесо зубчатое | |||
| 18 | 60-26106.20 | Корпус | |||
| 19 | 60-26107.00 | Плунжер | |||
| 20 | 60-26108.00 | Пружина | |||
| 21 | 60-26109.10 | Упор регулировочный | |||
| 22 | 60-26112.10 | Колесо зубчатое | |||
| 23 | 60-26113.00 | Втулка | |||
| 24 | 60-26114.10 | Втулка | |||
| 25 | 60-26115.10 | Ось | |||
| 26 | 60-26116.00 | Шланг соединительный | |||
| 27 | 60-26117.00 | Прокладка | |||
| 28 | 60-26120.00 | Шайба стопорная | |||
| 29 | 60-26126.00 | Кольцо стопорное | |||
| 30 | 60-26128.10 | Прокладка | |||
| 31 | 60-26131.01 | Прокладка | |||
| 32 | 60-26140.00 | Палец | |||
| 33 | СМД7-1539А | Прокладка |
