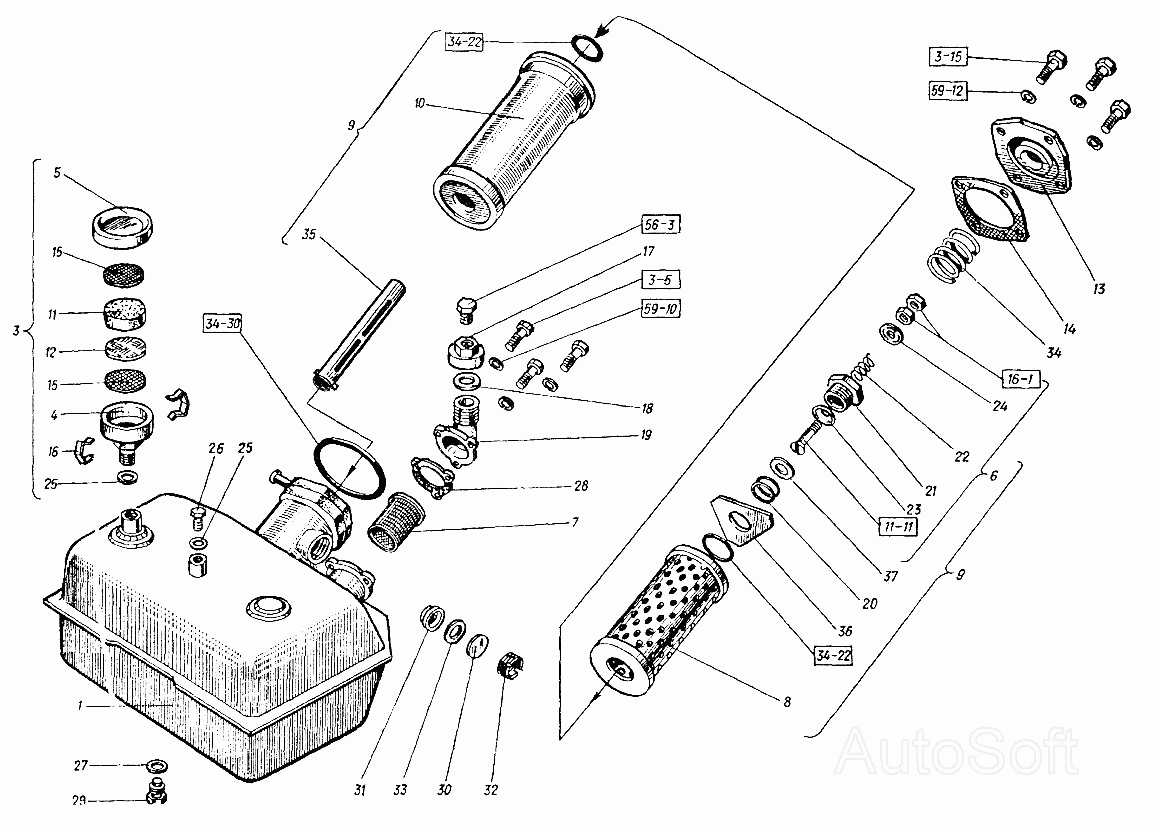

Бак гидравлической системы с фильтром
| <-- Насос гидросистемы с механизмом включения | Гидрораспределитель Р80-3/1-222 --> |
| № рис. | Переход в прайс лист | Номенклатура | Наименование | Количество\Статус | |
|---|---|---|---|---|---|
| М10x25.7796 | Болт | ||||
| М8х25.7796 | Болт | ||||
| М6х40.17475 | Винт (d=6, l=40, L0=18, H=3, D=11) | ||||
| 2М6.5916 | Гайка (d=6, H=4, S=10) | ||||
| 115-125-58-2-2.9833 | Кольцо | ||||
| 042-050-46-2-2.9833 | Кольцо | ||||
| КГ 3/8" | Пробка (L=21, H=5, S=19) | ||||
| 10.65Г.6402 | Шайба | ||||
| 8.65Г.6402 | Шайба | ||||
| 1 | 151.57.031-8 | Бак | |||
| 1 | 151.57.032-8 | Бак | |||
| 3 | 151.57.039 | Сапун в сборе | |||
| 4 | 151.57.044 | Корпус сапуна в сборе | |||
| 5 | 151.57.049 | Стакан верхний в сборе | |||
| 6 | 8.20.000А | Клапан | |||
| 7 | 150.55.062 | Фильтр заливной в сборе | |||
| 8 | 761-00-00-00 | Элемент фильтрующий | |||
| 9 | А28.04-00-000 | Фильтр | |||
| 10 | А28.04-20-000 | Корпус | |||
| 11 | 151.57.133 | Фильтр грубой очистки | |||
| 12 | 151.57.134 | Фильтр тонкой очистки | |||
| 13 | 151.57.156-8 | Крышка | |||
| 14 | 151.57.157-8 | Прокладка | |||
| 15 | 151.57.159 | Сетка сапуна | |||
| 16 | 151.57.160 | Защелка | |||
| 17 | 151.57.243 | Пробка | |||
| 18 | 151.57.244 | Прокладка пробки | |||
| 19 | 151.57.448 | Крышка | |||
| 20 | 2.00.010 | Пружина | |||
| 21 | 8.20.001А | Гайка | |||
| 22 | 8.20.002 | Пружина | |||
| 23 | 8.20.004 | Клапан | |||
| 24 | 8.20.005 | Шайба | |||
| 25 | 16-173А | Прокладка | |||
| 26 | 16-204 | Пробка | |||
| 27 | 80.16.107 | Прокладка | |||
| 28 | 150.55.233 | Прокладка | |||
| 29 | 150.57.170-2 | Пробка спускная | |||
| 30 | 150.57.181-1 | Стекло смотровое | |||
| 31 | 150.57.182-1 | Экран | |||
| 32 | 150.57.183 | Гайка | |||
| 33 | 150.57.196-1 | Кольцо | |||
| 34 | 151.40.335-2 | Пружина | |||
| 35 | А28.04.00.004 | Труба | |||
| 36 | А28.04.00.005 | Ограничитель | |||
| 37 | А28.04.00.006 | Шайба |
